Виды и особенность кронштейнов опор освещения

Опоры освещения состоят из нескольких частей – это ствол опоры, закладные детали фундамента и кронштейны, на которые крепятся осветительные приборы.

Они применяются для освещения различных территорий, таких как:

• улицы и дороги с различной степенью интенсивности движения;
• придомовые территории;
• аллеи, парки, скверы и набережные;
• культурно- исторические объекты;
• другие.

Кронштейны выполняются из трубного и профильного проката, имеют один или несколько рожков, отличаются по высоте, вылету и дизайну. Кроме того, кронштейны отличаются по типу используемых светильников.

Исходя из этого, можно выделить три типа кронштейнов опор освещения.

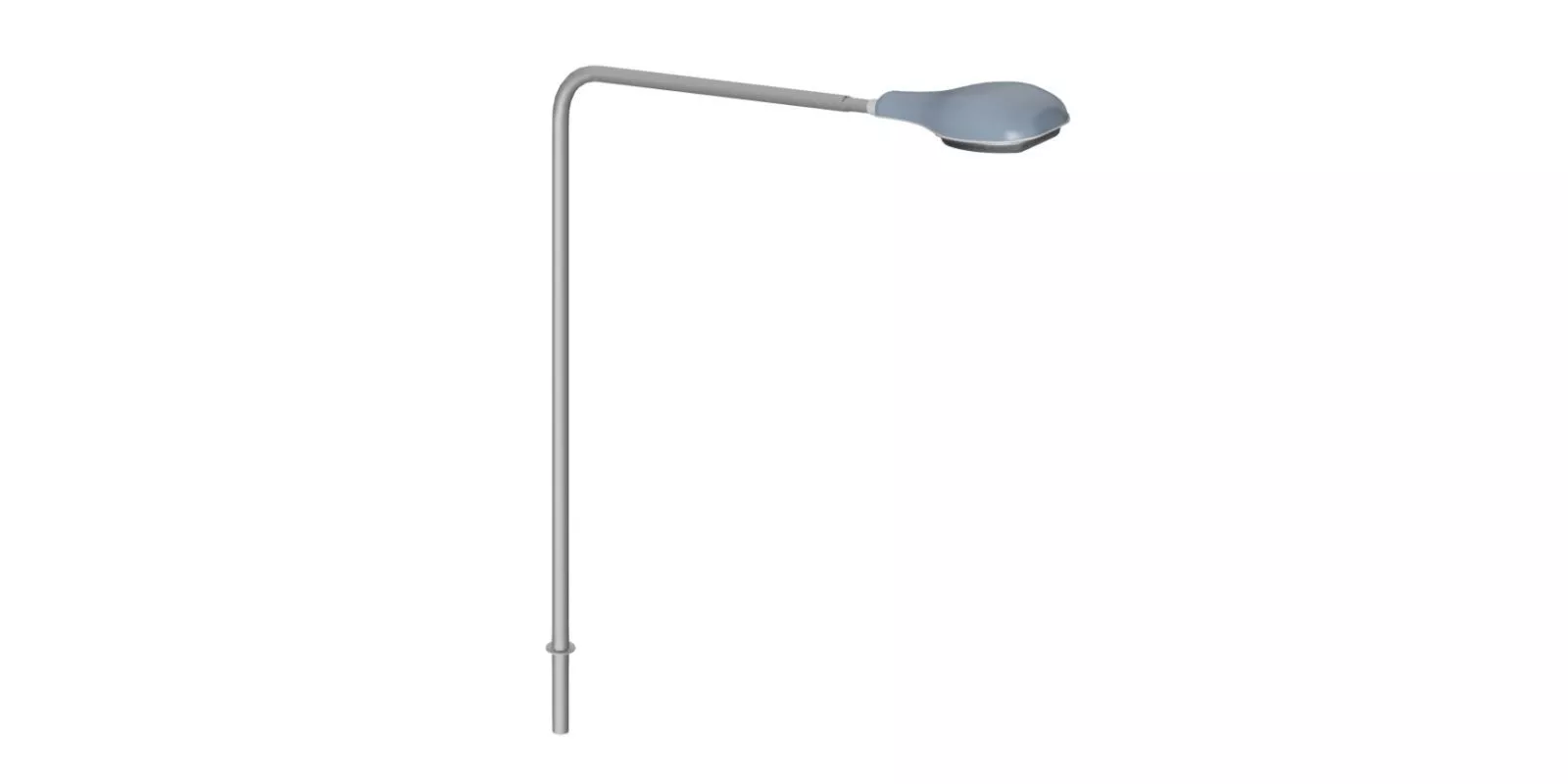

КРОНШТЕЙНЫ ДЛЯ УСТАНОВКИ КОНСОЛЬНЫХ СВЕТИЛЬНИКОВ.

Такие кронштейны наиболее распространенные. Они представляют из себя конструкцию, одним концом закрепленную на стволе опоры, а другим выходящую за ее пределы. Угол наклона выходящей части может быть от 15 до 30 градусов.

Консольные кронштейны могут иметь один, два, три или четыре рожка. Могут иметь один или два яруса.

Кронштейны, имеющие несколько рожков, могут иметь разные углы отклонения друг от друга. Самые распространенные варианты это 0, 90 и 180 градусов.

Консольные кронштейны крепятся на силовые и несиловые опоры освещения, диаметром от 57 до 300 мм.

Такие кронштейны различают по способу крепления:

• на обечайку (резьбовая деталь в нижней части кронштейна, которая садится на граненую или трубчатую попру);
• на фланец (ограничительное кольцо на верхнем конце полого ствола);
• установка в посадочное место с дальнейшим креплением болтами по бокам;
• боковой или приставной (имеющий площадки с болтами для крепления на плоской поверхности);
• накладной (имеющий специальные хомуты, затягивающиеся на стволе опоры).

Такие кронштейны имеют обозначения: Kn-H-L-x-a, где Kn – тип кронштейна, H – высота (м), L – вылет по горизонтали (м), x – вид крепления и a  -  угол наклона к горизонту.

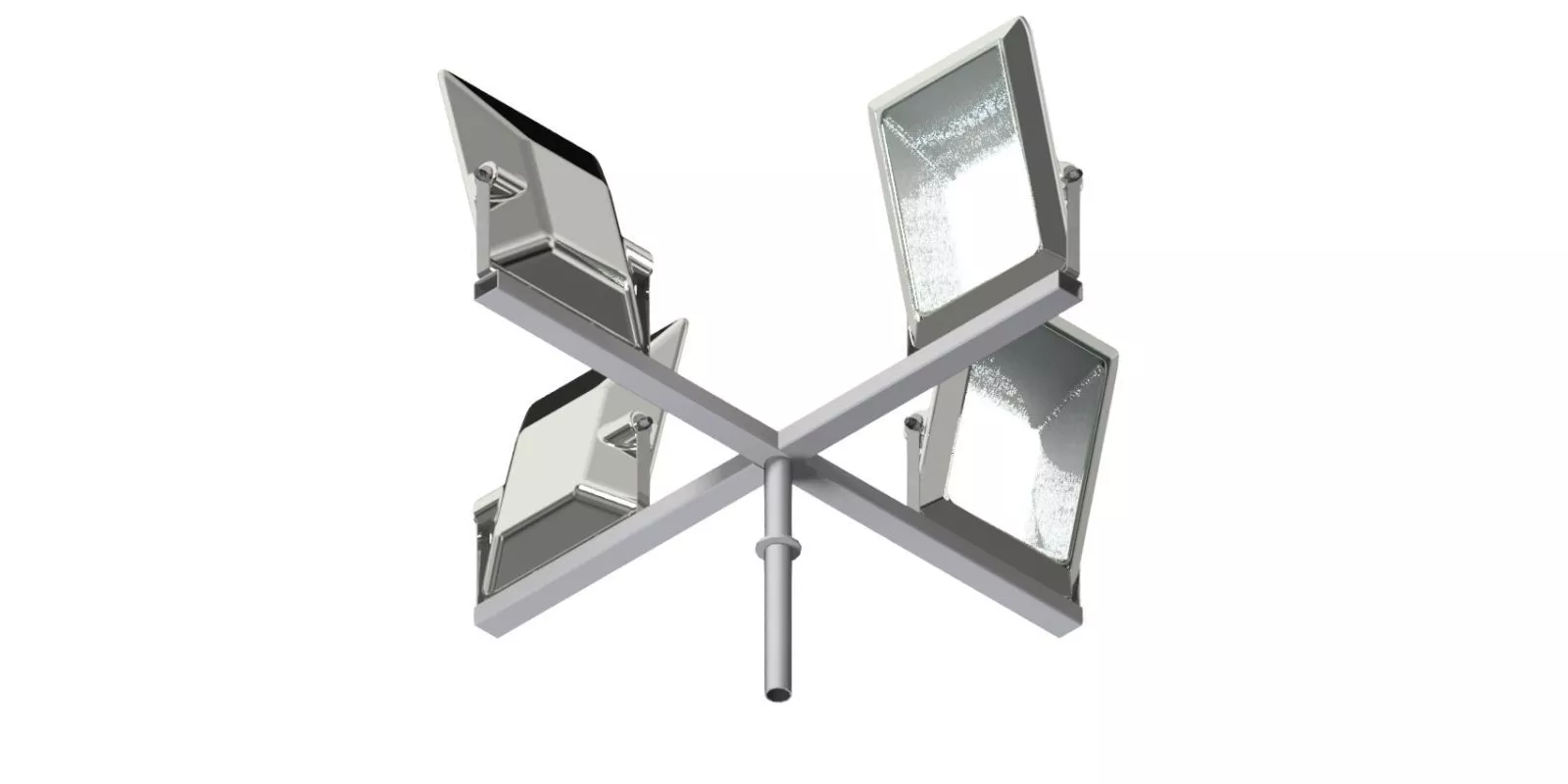

КРОНШТЕЙНЫ ДЛЯ УСТАНОВКИ ПРОЖЕКТОРОВ.

Основной материал таких кронштейнов – профильный металлопрокат, толщиной 3 мм.

В зависимости от внешнего вида, кронштейны для установки прожекторов могут быть Т-образные, с прожекторами, расположенными с противоположных концом кронштейна или О-образные – с прожекторами, расположенными по кругу.

Прожекторные кронштейны могут устанавливаться:

• на фланец;
• в посадочное место с дальнейшим креплением болтами по бокам.

Провод подводится воздушным путем, при помощи его подвешивания на специальные электротехнические крепления. К кронштейну он подводится путем заведения кабеля внутрь опоры через специальное отверстие.

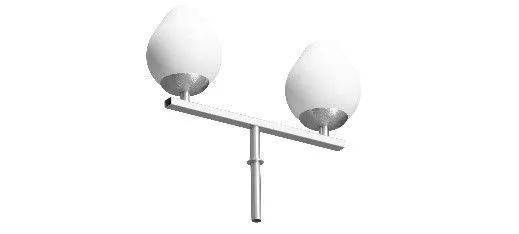

КРОНШТЕЙНЫ ДЛЯ УСТАНОВКИ ТОРШЕРНЫХ СВЕТИЛЬНИКОВ.

Такие кронштейны, большей частью, используются для декоративного освещения таких объектов, как: аллеи, парки, набережные, культурно-исторические объекты. Такие кронштейны устанавливаются на опоры с диаметром верхней части от 50 до 60 мм. Материал – трубчатый металлопрокат.

Торшерные кронштейны могут устанавливаться:

• на фланец;
• в посадочное место с дальнейшим креплением болтами по бокам.

Провод подводится воздушным путем, при помощи его подвешивания на специальные электротехнические крепления. К кронштейну он подводится путем заведения кабеля внутрь опоры через специальное отверстие.

МАТЕРИАЛ И ПОКРЫТИЕ КРОНШТЕЙНОВ ОПОР ОСВЕЩЕНИЯ.

При производстве кронштейнов мы используем 2 марки стали – Ст3пс5 (ГОСТ 380-2005 для стандартных условий) и 09Г2С (ГОСТ 1981-2014 для северных районов, с температурой от -40 до -70 градусов).

Для антикоррозийной защиты, кронштейны могут иметь одно из 3 видов покрытий:

1. Горячее цинкование (ГОСТ 9.307-89). Этот вид покрытия не является декоративным, так как может иметь неоднородную цветовую гамму поверхности.
2. Лакокрасочное покрытие. Придает кронштейну эстетически привлекательный вид, может быть выполнен в разных цветах, иметь глянцевую или матовую поверхность.
3. Лакокрасочное покрытие поверх горячего цинкования. Это самый надежный и долговечный способ покрытия.

РАСЧЕТ КРОНШТЕЙНОВ ОПОР ОСВЕЩЕНИЯ.

При расчете кронштейнов опор освещении применяются следующие стандарты:

- климатические районы ГОСТ 16350;

- ветровая активность СНиП 2.01.07.85

- воздействие внешней среды СНиП 2.03.11.

Кронштейны, помимо декоративных, выполняют важные технические функции. С их помощью можно регулировать интенсивность и направленность светового потока.

В ООО НПО «Легион» мы можем выполнить кронштейны по техническому заданию заказчика с учетом климатических условий и специфики объекта.
